7 ошибок при выборе и установке тепловой завесы

Тепловая завеса на сегодняшний день уже достаточно распространенный и популярный отопительный прибор во многих магазинах, гаражах, СТО, офисных зданиях и других помещениях.

Если вы решили установить такое устройство, но еще не определились какую модель выбрать, давайте подробнее рассмотрим все вопросы по разновидностям и особенностям отдельных видов.

Выясним, для чего они в первую очередь нужны и в конце перечислим основные ошибки, которых вам следует избегать при покупке и установке данного агрегата.



Тепловая завеса — что это такое?

В первую очередь запомните, что завеса это дополнительный, а не основной отопительный прибор. Его главная задача — создать невидимый барьер из мощного воздушного потока.

Благодаря этому, в зимний период, холодный воздух попросту не сможет проникнуть внутрь помещения через дверные или оконные проемы.

Где это требуется? Конечно же не в домашних условиях, а там, где происходит частое открывание закрывание дверей — магазины, автомастерские, супермаркеты, школы и т.д.

Тем не менее, иногда попадаются владельцы частных домов, которые хотят смонтировать подобные устройства при входе в дом, например вместо второй двери. Образуя тем самым, некий тамбур. Либо вообще, сразу же на

входе.

Не советуем этого делать, так как штука эта довольно шумная и будет вас сильно раздражать.

Такие устройства актуальны в целях энергосбережения больших отапливаемых помещений с плохой теплоизоляцией. Завеса установленная в правильном месте, поможет в некоторой степени ликвидировать основные мостики

холода и больше не топить улицу.

Выяснить какая стенка или проем теряют больше всего тепла, можно при помощи тепловизора. Кстати, работают тепловые завесы не только зимой, но и летом.

В летний период, отсекающий поток воздуха от них, поможет удержать прохладу внутри здания, созданную за счет кондиционеров.



Принцип работы

Как же все это работает? Данное оборудование по принципу действия напоминает тепловой вентилятор. Потоки воздуха и там, и там, проходят через нагревательный элемент.



Есть конечно модели и без обогрева. Но они зимой создают ощущение дополнительного сквозняка и невольно отталкивают покупателей и гостей, пришедших в ваше здание.

Главное отличие завесы от дуйчика, заключается в узконаправленности воздушного потока — строго вдоль плоскости проемов, у которых установлено оборудование.

Тем самым и создается мощный воздушный барьер для наружного воздуха. Это можно продемонстрировать на температурной диаграмме.

На первом рисунке представлена диаграмма распределения воздушных потоков с наличием в помещении обогревателя, но без завесы.

На втором, в районе двери поставили завесу и снова провели замеры. Взгляните на отличия.

Область применения подобных аппаратов очень большая, начиная от маленьких продовольственных магазинов, и заканчивая большими складами и производственными цехами.

Летом, кроме сохранения прохлады, завесы также защищают от проникновения пыли, надоедливого тополиного пуха, выхлопных газов и других неприятных запахов с улицы.

Вдруг, недалеко от вашего здания, проходит канализация или расположена мусорка. От всего этого тоже спасет данный агрегат. Так что тепловым воздействием его функционал не ограничивается.

Виды и отличия

В чем принципиальное отличие одних моделей от других? Во-первых, их подразделяют по напряжению.

• однофазные 220В

Это самые компактные аппараты. Их монтируют на высоте не более 3-3,5м.

Ширина таких устройств около 1м, что как раз укладывается в ширину стандартного дверного проема. Если ваш проем шире, можете поставить несколько штук в ряд.

Модели до 3квт подключаются через обычную вилку и розетку. А от 5 квт и выше, уже через отдельный кабель и силовые клеммники.

• трехфазные 380В



Это уже более мощные тепловые завесы для обогрева серьезных помещений.

.

В некоторых случаях, если позволяет сечение питающего кабеля, и у вас нет в наличии трехфазного напряжения, подключение завесы 380В переделывают и подсоединяют на одну фазу. Ставят перемычки на соответствующих клеммах, тем самым подавая одноименку на все тэны.

                                "Правда стоит сделать оговорку. Здесь речь идет об относительно небольших нагрузках 6-9квт. Все что выше 10квт, нужно подключать строго на 380V"

Даже если и кабель у вас "толстый", то перекос напряжения по этой фазе от такой нагрузки, будет очень существенным и ни к чему хорошему не приведет.

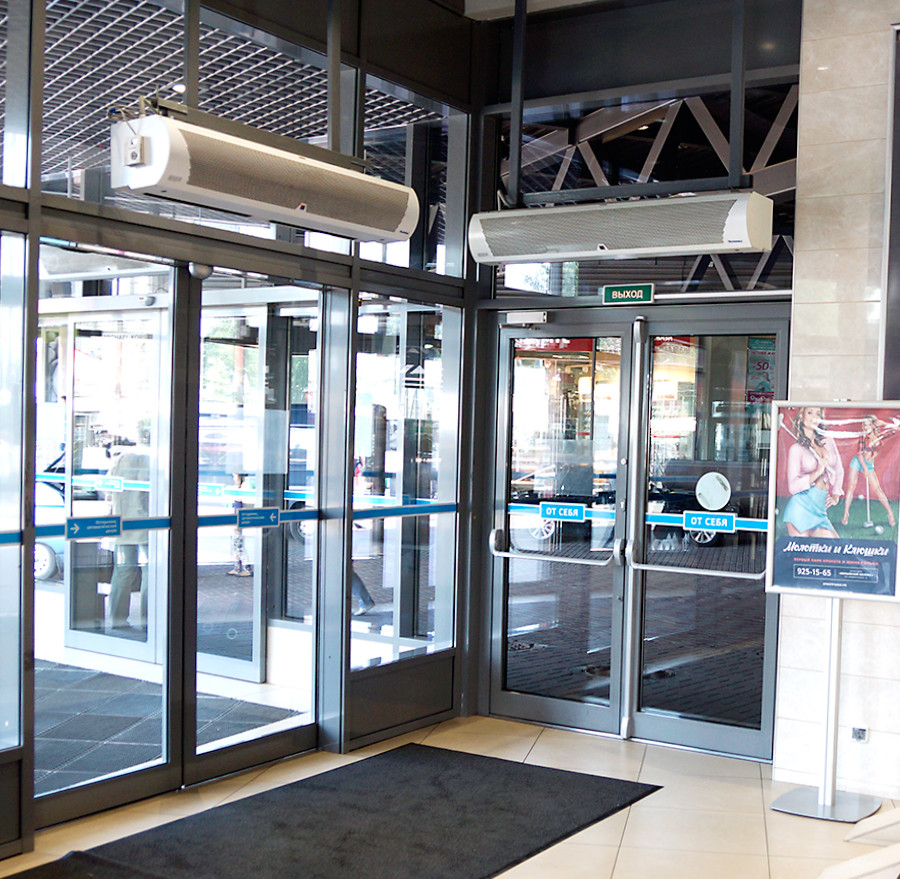

Во-вторых, завесы делятся по способу монтажа. Самые популярные - горизонтальные.

Они монтируются над проемами и обеспечивают воздушный поток сверху вниз. Если проем достаточно широкий, монтируют несколько штук.

Самое главное запомните, что завесы у которых указан горизонтальный способ установки, запрещено монтировать вертикально.

Это выведет из строя подшипники вентилятора и непредсказуемым образом скажется на приборе в целом. Да и гарантии вы лишитесь.

Вертикальные агрегаты, редкий экземпляр в небольших зданиях. В основном их покупают, если нет возможности установить горизонтальные. Монтируются они по бокам от входного проема.

Высота вертикальной завесы должна быть не менее 80% от общей высоты всего проема. Иначе никакого эффекта сохранения температуры вы от нее не получите. Вообще вариантов монтажа может быть великое множество, а если вы в дальнейшем планируете изменять место установки, то выбирайте универсальные модели. Они монтируются как вертикально, так и горизонтально.

Еще есть завесы скрытой установки. Они целиком прячутся за подвесной потолок, а наружу выводится только решетка выдува.



Но и обычный габаритный аппарат при грамотном подходе можно очень красиво облагородить.



Также тепловые завесы отличаются между собой по типу теплообменника. Грубо говоря, каким способом они нагревают воздух.

• электрические завесы

• водяные

Электрические самые популярные. Они легко монтируются и обслуживаются. Их можно установить в любом месте, и не только над дверным проемом.

В них в качестве нагревательного элемента используется ститч или тэн.

Ститч - это спираль из проволоки, которая расположена непосредственно перед самим соплом.

У производителя Ballu такие аппараты в своем названии имеют букву S.

                      "Монтаж таких моделей осуществляется только горизонтально"

Преимущества ститча:

• очень быстрый нагрев
• сравнительно небольшая цена

Недостатки:

• маленький срок службы

Тэн представляет из себя металлическую трубку с нагревательным элементом внутри. В названии таких завес присутствует буковка Т.

Завесы снабженные тэном, производительнее и долговечнее, чем ститч модели. Соответственно они и дороже.

Самое главное их преимущество - возможность монтажа как горизонтально, так и вертикально.



Водяные завесы

Эти разновидности подключаются к общей системе водяного отопления. Теплоноситель циркулирующий через калорифер, отдает свою тепловую энергию воздуху, который проходит через него.

Достоинства:

• значительная экономия электроэнергии

Для их работы напряжение требуется только для вентилятора. Никаких мощных тэнов.

Хотя они и стоят гораздо дороже, но при частой эксплуатации, такие аппараты отбивают свои затраты в первый же сезон.

• большая тепловая мощность

Именно их ставят в больших промышленных и складских помещениях.

Недостатки:

• ложность монтажа и обслуживания

• не редко забиваются трубки и прекращается циркуляция

• высокая цена



Правила выбора — цифры, расчеты

Что нужно знать чтобы сделать правильный выбор? Замерить ширину и высоту дверного проема. По полученным данным и подбирается аппарат.

С оптимальной высотой все достаточно просто. Она обычно указывается в технических данных и паспорте устройства. Ищите такой параметр, как эффективная длина струи.

Максимальная высота установки должна быть больше или равна этой самой эффективной длине струи.

При вертикальном расположении берется в расчет ширина проема.

Главная задача при подборе той или иной модели - обеспечить скорость воздуха возле пола или в конце двери (вертикальный монтаж) более 2м/с.



При подборе ширины завесы придерживайтесь аналогичного правила.

Ширина тепловой завесы должна быть либо равна, либо немного превышать дверной проем.

При этом обращайте внимание именно на ширину сопла, откуда вылетает воздух, а не на общую ширину корпуса. Во многих аппаратах сопло занимает не более 70-80% всей длины.

Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика.

Естественно, что с этих боковых мест, никакого полезного теплового воздушного потока вы не получите.

Иногда существует вариант, когда в качестве экономии, все таки устанавливают завесу чуть меньше общей ширины проема. Все таки воздушный поток идет сверху не строго параллельно, а с нескольким расширением к низу (на

10-15%)

Но для такого монтажа должно быть соблюдено несколько условий:

• отсутствие сквозняков

• наличие тамбура

• минимальная проходимость через дверь

Не у всех совпадают эти требования, поэтому лучше всего придерживаться основного правила.

А как подобрать расчетную тепловую мощность? Здесь также нужно учесть ряд нюансов.



Например:

• ставите вы завесу только для отсечения холодного воздуха или хотите с ее помощью еще и поднять немного температуру

• хорошо ли отапливается помещение

• какая проходимость через проем

Например, для небольшой кафешки с тамбуром, вам хватит и 3-х киловатной модели. А вот для магазинчика той же площади, с теми же дверями, уже потребуется от 9квт и выше.

Если не сильно вдаваться во все сложности, то можете взять на вооружение следующую формулу: 1квт=10м2

Согласно ей, для стандартного дверного проема, подойдет завеса с высотой монтажа 2-2,5м и тепловой мощностью от 3-х до 5квт. Воздухопроизводительность модели при наличии обычных дверей должна составлять до 900 м3/ч.

При нестандартных размерах проема исходите из следующих данных:

• до 400м3/ч на 1м2 при потолках до 3м

• до 600м3 на 1м2 при потолках выше 3м

Еще при выборе не забывайте момент, что данная штука является довольно шумной. Если вы планируете установить завесу в кафе или ресторане, где у вас будет приятная музыка, то без тамбура вам никак не обойтись.

Иначе шум и гул от вентилятора будет раздражать как ваших работников, так и посетителей. Весь эффект от сохранения тепла будет нивелирован.

Еще в ресторанах и кафешках обычно монтируют мощные системы вентиляции и вытяжки. Так вот, если большая часть свежего воздуха в помещение попадает через дверь, никакая тепловая завеса не спасет от проникновения

холода.



Внутри будет постепенно образовываться область разряженного давления, и воздух с улицы по любому будет засасываться в такой "вакуумный" карман, какую бы мощную модель вы не выбрали.



Частые ошибки

1. Неправильная установка

Тепловую завесу нельзя повесить просто так, как вам угодно. Здесь должно выполняться правило, согласно которому, около трети всего воздушного потока от завесы, должно уходить наружу.

Чтобы не наделать ошибок, придерживайтесь рекомендаций на рисунке ниже.

При необходимости, в целях регулировки, изменяйте угол наклона аппарата.

2. Выбор и монтаж горизонтальной модели в вертикальном положении.

3. Слишком большая высота установки при недостаточной мощности.



4. Переделка и подключение мощной завесы 380В на 220В без учета сечения кабеля и повышения общей нагрузки на щитовой.

5. Игнорирование сквозняков в помещении.



Если упустить данный факт и подбирать аппарат, только руководствуясь шириной и тепловой мощностью строго по м2, то завеса не будет справляться со своими обязанностями.

Когда у вас в помещении есть вторая дверь или открытый проем без завес, то весь эффект отсечения холодных потоков будет нивелирован. В этом случае изначально нужно выбирать тепловую завесу с запасом по мощности.

Хотите хоть как-то сэкономить и не переплачивать за электро-энергию? Тогда поставьте и подключите завесу через концевой выключатель.

Что это такое? Это специальный выключатель, который замыкает свои контакты при открывании дверей. Зашел посетитель - завеса включилась. Закрыл за собой дверь - автоматически выключилась.

6. Выбор ширины завесы по ее общей длине, без учета длины самого сопла

7. Ожидание эффекта обогрева



Многие до сих пор заблуждаются, предполагая, что установив завесу, у них в помещении сразу станет тепло. Запомните, что это в первую очередь не отопительный, а отсекающий прибор.

Его задача отсечь холодный воздух с улицы и не дать температуре в помещении упасть за счет перемешивания с наружными потоками. Тепловая завеса не повысит вам температуру внутри, если у вас все плохо с отоплением и нет других источников обогрева. Также не стоит ее путать с тепловой пушкой. У них совершенно разные скорости обдува и нагнетания температуры.

Ну и не допускайте ошибку думая, что данный прибор предназначен только для зимы, а летом он будет бесполезен. Если уж купили этот аппарат, то используйте его по максимуму и в летние жаркие деньки.
